TORNADO 40 EOL, 40 EOL-8V, 80
Уже много лет SIP предлагает хорошо известные прицепные комбайны типа TORNADO 40 EOL, 40 EOL-8V, 80
для сбора и очистки кукурузы в початках. Комбайны объединяют в себе
выполнение следующих операций: отделение початка от стебля, измельчение
стебля, очищение початка, транспортировка початков в бункер и разгрузка
бункера в прицеп.

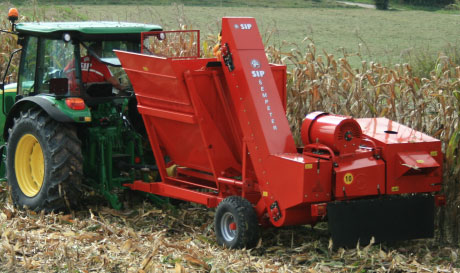

TORNADO 40 EOL и 40 EOL-8V — однорядные початкоуборочные комбайны. Отличие в количестве очистительных вальцов: TORNADO 40 EOL — 6 шт. и 40 EOL-8V
— 8 шт., позволяющее сохранять качество лущения при больших рабочих
скоростях. Комбайны оснащены однорядной жаткой с подающими цепями, парой
ребристых вальцов и отрывочных пластин. Под ней находится фреза,
измельчающая листостебельную массу. Початкоочиститель состоит из
металлических и резиновых вальцов предназначенных для очистки початков
от обёрток. Транспортировочные лопатки над вальцами, перемещают
очищенные початки в транспортёр и далее в бункер. Для обеспечения
качественного лущения комбайны снабжены специальными вальцами и мощным
вентилятором. Бункер опорожняется за счёт двух гидравлических цилиндров.
Отличительными
характеристиками комбайнов являются высокая производительность,
качественная очистка початка, малые затраты и хорошая маневренность.
Важно отметить возможность естественной сушки кукурузы в початке и
существенно экономить на затратах энергии.
|
|
|
|
|
Жатка
Жатка ручьевого типа эффективно отделяет початки от стеблей и без повреждений перемещает их в отшелушивающее устройство. Жатка TORNADO 40 EOL и TORNADO 40 EOL-8V служит для обработки одиночного ряда кукурузы. Высота жатки гидравлически регулируется в зависимости от высоты роста початков. |
|
|
|
|
|
Отшелушивающее устройство
Особое исполнение очищающих валов
обеспечивает быструю очистку кукурузных початков. Устройство состоит из
металлических и резиновых валов. Четыре металлических вала сбоку служат
выведению мусора наружу. Резиновые лопатки в виде звезд над валами
перемещают початок через очищающее устройство к транспортеру. |
|
|
|
|
|
Фреза
Установлена за жаткой, эффективно размельчает остатки стеблей и листьев и равномерно разбрасывает из по участку. На TORNADO 40 EOL и TORNADO 40 EOL-8V фреза фиксирована. |
|
|
|
|
|
Кожух отшелушивающего устройства
Позволяет быстро настроить степень очистки початков путем регулировки высоты валов. |
|
|
|
|
|
Вентилятор
На кожухе отшелушивающего
устройства расположен вентилятор, позволяющий дополнительно очистить
початок, что эффективно, прежде всего, при сборе кукурузы в сухую
погоду. |
|
|
|
|
|
Транспортер
Транспортер при помощи резиновых
лопаток, установленных на транспортной цепи перемещает очищенные початки
в бункер – сборщик початков. |
|
|
|
|
|
Гидравлика
Управление бункером и жаткой
происходит при помощи гидросистемы трактора. Рукояткой на распределителе
управление переключается на бункер или жатку. На тракторе необходима
только одна быстросъемная муфта. |
|
|
|
|
|
Бункер
При помощи гидравлики возможна выгрузка бункера TORNADO 40 EOL и TORNADO 40 EOL-8V на высоту до 2,4 метра. |
|
|
|
|
|
Несущая рама
Представляет собой трубную конструкцию, на которой закреплены все узлы агрегата. |
|
|
|
|
|
Передача крутящих моментов
Рабочие узлы агрегата получают
вращение посредством зубчатых, цепных, ременных передач, осей и валов.
Скорость вращения приводного вала – 540 об/мин. |
| Технические характеристики |
| Початкоуборочные машины |
40 EOL |
40 EOL-8V |
80 |
| Длина (мм) |
4700 |
4850 |
5500 |
| Ширина (мм) |
2740 |
2740 |
2450 |
| Транспортная ширина (мм) |
2400 |
2400 |
3000 |
| Высота (мм) |
2700 |
2700 |
2940 |
| Масса (кг) |
1680 |
1780 |
3020 |
| Производительность (га/ч) |
до 0,45 |
до 0,45 |
0,6-0,8 |
| Отшелушивающее устройство (валы) |
3 металл
3 резина |
4 металл
4 резина |
6 металл
6 резина |
| Длина валов (мм) |
1130 |
1130 |
1130 |
| Фреза (число ножей) |
9 |
9 |
33 |
Бункер:
- объём бункера (м3)
- выгрузка до высоты (м) |
1,8
2,4 |
1,8
2,4 |
2,9
2,7 |
| Шины |
10.0/75-12 AW Impl |
10.0/75-12 AW Impl |
11.5/80-15/10PR |
| Давление в шинах (бар) |
3 |
3 |
3,5 |
| Необходимая мощность трактора (кВт) |
>18 |
>18 |
>35 |
| Частота вращения ВОМ (об/мин) |
480-550 |
480-550 |
480-560 |
Карданный вал с предохранительной муфтой:
- расстояние между шарнирами (мм)
- предохранительная муфта (Нм) |
910
600 |
910
600 |
1010
900 |
| Центральная настройка жатки |
- |
+ |
- |
